真空吸污车结构图及详细介绍

发布时间:2016-09-20 已有人关注
【内容导读:】

真空吸污车车是我厂设计的产品,特别适宜于下水道污泥抽吸,清捞,装卸,本车以东风系列汽车底盘改装,具有下列优点:
1、有足够的吸污真空度,
2、对真空泵设置二级保护,防止污染浸入泵体,
3、真空泵驱动采用手动操作,离合方便;
4、液压油泵与真空泵同步动作,工作可靠
5、采取油压翻罐和全面卸泥
6、外形美观,操作简便,性能良好
外形美观,操作简便,性能良好
为了尽量充分地满足用户的各种不同使用要求,吸污车的结构在继续地改进和完善,因此有可能出现说明的介绍与实际结构不同情况,请予理解,不另行通知。
一、概述:
该车在高度真空状态下进行吸泥,污水吸入作业,特别要注意其操作。
该车是由汽车底盘,取力器,传动轴,真空吸污泵,压力罐体,液压部分,管网系统,真家压力表,视粪窗,洗手装置等组成,随车配置大功率真空吸污泵和优质液压系统,
罐体封头一次压制成型,罐体可后开,双顶自卸,具有真空度高,吨位大,效优选法高,用途更广泛的特点,可广泛适用于收集城市雨水井,检查井及各种沟渠内的污泥,
污水或石油化工污水池淤积物的抽吸,装运和排卸,罐内污物可通过后盖直接倾倒,应用于大,中,小城镇环卫,市政,农业,化工,厂矿企业,物业小区等部门。

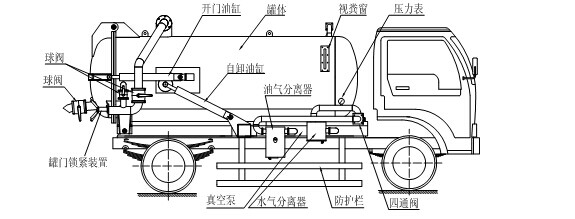

二、吸污车结构简图

三、吸污车操作方法:
1、吸放操作方法:
(1)吸放操作前准备
A、关好后门;B、观察真空泵油气分离器润滑油是否正确
(2)操作顺序
A、踩下离合器踏板,推动取力箱操纵杆,使吸污车真空泵运转,然后缓慢松开离合器踏板;
B、打开报警器开关(在驾驶室内);
C、将手油门手柄拉至最大位置,观察转速表,使其至500-600转/分(出厂时已调好);
D、将四通阀转换手柄杆置于吸入位置,并检查气管排出空气是否正确,真空泵运转有无异音,真空表是否正常等;
E、从车上卸下吸污胶管,放入沉泥井,并使吸污胶管成直线或自由弯曲状态,应充分考虑停车位置。
(3)作业注意事项
A、大于50mm的石头,棉纱,树叶等杂质会堵塞吸管,故不要吸入并应经常清除;
B、观察真空表读数至65-80千帕斯卡时,完全扳开吸污球阀,半开状态容易损环阀心
C、吸入污泥进度,应经常移动吸管,当吸入高粘度污泥时,偶尔吸入空气和水,可提高效率。
2、污水排出方法:
泥水分离后,打开排水球阀,将污水排出后重复吸泥,亦可加压快速排水,其操作方法如下:
(1)将四通阀转换杆置于“空档”位置,然后将排水球阀置于“开”位置,则可靠重力排出污水;
(2)将四通阀转换置于排出位置,真空泵继续工作,侧罐内流入压缩空气污水会快速排出;
(3)压力排水时,应先打开排出球阀,才能扳动四通阀置于排出位置,免使罐内压力过高,发生事故及影响罐门密封。
3、污泥排出方法:
(1)踩下离合器,拔动气动换向阀至“开”位置(解放)或推动取力箱操纵杆(东风)使油泵运转。
(2)打开罐门球阀,排出部分污水,并降低罐内压力使之与大气相通;
(3)松开罐门锁紧装置,拧松手把并完全拔掉螺杆;
(4)将手动换向阀的罐门开开闭杆置于“开”开启前应先确认罐内压力等于大气压,若在负压状态下打开罐门,则会损坏罐门密封圈和油缸,

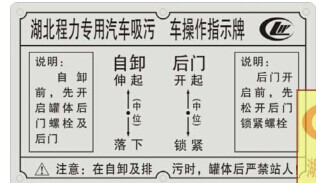

(5)将手动换向阀的翻罐阀杆置于“开启”位置(见操作指示牌)

(6)排出污泥后的复原操作,将后门油罐操作杆置于“锁紧”位置,安全下降后检查下述内容。
A、检查罐门法兰和密封圈是否附有泥土,并用毛刷刷洗干净;
B、将罐门开闭杆置于“闭”,并安全关闭门扇;
C、将夹紧装置螺杆,插入罐侧螺孔内并转动手把,直至后罐门压紧为止。
4、吸污车工作原理图:
A、吸污时,抽真空,形成负压

B、排污时,吸入空气,形成正压

C、待机状态时:

罐体后门开启时如图

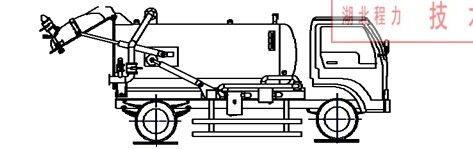

罐体自卸时如图
