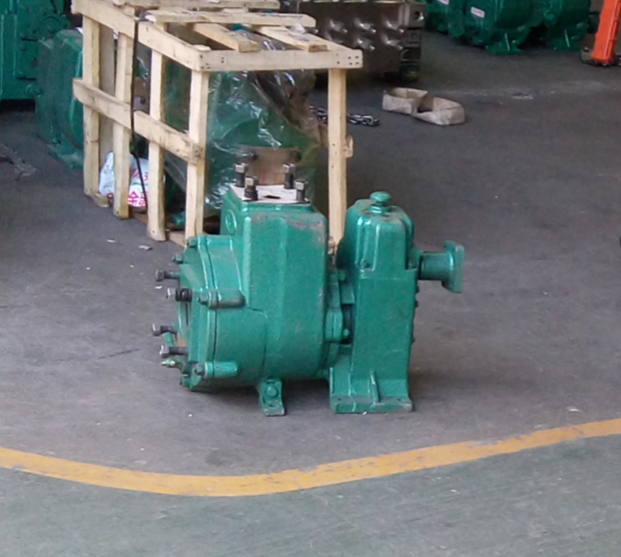

【洒水车水泵简介】：

    多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

性能及优点	应用范围	技术参数
自吸能力强	汽车改装	流量Q：40-80m3/h
一次性灌水	消防	扬程H：25-90m
使用方便	工程洒水	自吸高度：4-6m
结构简单	园林绿化、道路清洗	温度范围T：5-80℃

洒水泵型号表示意义：

  SQB 80 — 60 / 90

  SQB——洒水泵

  80——洒水泵进口直径(mm)

  60——洒水泵流量(m3/h)

  90——洒水泵扬程(m)

结构说明：

  1、SQB80-60/90，SQB65-40/45型洒水泵为带有增速箱的自吸式离心洒水泵，主要有增速箱、洒水泵体、洒水泵轴、轴、叶轮、机械密封等部件组成。见结构图三，图四。

  2、洒水泵工作动力直接由汽车发动机取力器提供，作地面使用也可用电机或其它柴油机驱动。

  3、洒水泵的轴封采用机械密封，运行可靠。

  4、当水源含有泥沙、杂物时，吸入管进口应设置网罩，其网孔总面积应不小于300cm2，网孔应小于6mm。

工作原理：

    洒水泵采用外混式自吸结构，洒水泵内须存有适量的液体，洒水泵启动后叶轮旋转其进口处产生负压。吸入管路中气体与洒水泵内液体混合通过压出室进入气液分离室。由于气体和液体比重不同气体从液体中分离出来，经出口管路排出，液体在分离室中下没，经回流孔回到叶轮外缘，再次进行气液混合和分离，如此循环直至洒水泵体及吸入管内气体排尽而充满液体而完成自吸过程，洒水泵投入正常输液工作。

为确保洒水泵有良好的自吸能力和其它性能，必须具备以下条件：

  1.洒水泵在工作前，洒水泵内的储液液面必须高于洒水泵轴，因此洒水泵的进口应接向上弯的弯管，再接水平管和快速接头，接头中心线应高于洒水泵轴中心线260mm。

  2.进口管路，阀门及管件必须保证不漏气，尽量减少弯头。

  3.吸入管的吸入口必须浸没于液体中，以免空气进入洒水泵内影响抽液。

性能参数：

型号	流量Q		扬程 H (m)	输入转速 n r/min	轴功率 (kw)	效率 n (%)	自吸时间 min/4m	自吸高度 (m)	旋向
	M3/h	min
SQB65-40/45	40	650	45	1000	5	65	1	6.5	左、右
SQB80-60/90	60	1000	90	1000	22.5	65	1	6.5	左、右

洒水车配件供应内容：洒水车鸭嘴，三弯前冲，前喷，洒水车水炮喷头（水枪喷头），后喷头，铝合金万向鸭嘴/个，12V/24V通用音乐喇叭，洒水车炮座，洒水车水泵，洒水炮，不锈钢洒水炮等。
